Spine
Inspección y clasificación automática de comprimidos, cápsulas y cápsulas blandas.
Máquina de inspección visual «todo en uno» para comprimidos, cápsulas y cápsulas blandas con capacidad de inspección hasta 830.000 productos /hora.
- Máquina de inspección visual «todo en uno» para comprimidos, cápsulas y cápsulas blandas
- Inspección de alta velocidad de hasta 830.000 productos/hora
- Amplia gama de tamaños del producto, desde 2 mm hasta 28 mm
- Alta sensibilidad al color con inspección 3D para defectos superficiales de bajo contraste
- Autonomía del usuario para una flexibilidad sobresaliente en la introducción de nuevos productos con una solución de inspección general
- Clasificación activa fiable con sistema de control de eyección a prueba de fallos
- No se necesitan productos defectuosos para la preparación de la máquina
- Interfaz gráfica intuitiva y fácil de usar
- Diseño ergonómico y de cambio simple
- El diseño escalable de la máquina permite actualizaciones funcionales para nuevos requisitos a lo largo del ciclo de vida de la máquina
- Atención al cliente local y global
FUNCIONALIDAD
Inspección al 100% de la superficie de cada producto
- Seis unidades de inspección, una por cada lado del producto
- Imágenes a color, a contraluz y en 3D se obtienen simultáneamente para cada lado del producto
- En la inspección se utilizan un total de 18 imágenes por producto
Manipulación mecánica fiable

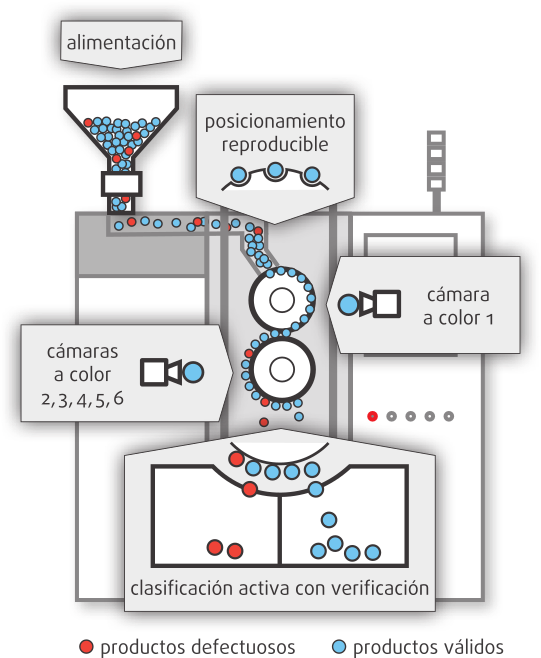

El flujo del producto en la máquina SPINE de Sensum comienza con la alimentación del producto desde la tolva de entrada hacia una unidad de llenado. La unidad de llenado introduce el producto en los alveolos de un cilindro de inspección superior, donde se mantiene en una posición definida, estable y repetible mediante vacío. El cilindro de inspección superior giratorio transfiere el producto a la primera unidad de inspección, donde se toman imágenes de su superficie superior. Luego, el producto pasa al cilindro de inspección inferior, por las cinco unidades de inspección adicionales, donde se toman imágenes de todas las superficies restantes. Después, las imágenes tomadas se analizan y cada producto se clasifica como aceptable o defectuoso. La unidad de clasificación separa de forma activa y unitaria los productos en contenedores para productos aceptables y defectuosos verificando asi que la clasificación se realizó correctamente. Una interfaz gráfica de usuario controla y vigila el proceso de inspección.
Autonomía para nuevos productos
Soluciones de inspección genéricas para productos estándares
- Autonomía completa del usuario para la introducción de nuevos productos
- Herramientas mecánicas y de software estándar prefabricadas para comprimidos redondos, alargados y ovalados y para cápsulas duras y cápsulas blandas
- Procedimiento controlado para crear una nueva solución de inspección
- Manejo sencillo de la máquina con:
- funcionamiento intuitivo y fácil de usar
- proceso paso a paso claro y bien definido
- rendimiento eficaz, impulsado por IA para la identificación de defectos
Solución de inspección dedicada para requisitos específicos
- Intercambiable con la solución de inspección general
- Herramientas plug & play dedicadas para formas y tamaños de producto especiales, o solicitudes especificas para mejorar el rendimiento y requisitos de calidad determinados
CONFIGURACIÓN DE LA MÁQUINA EN 10 MINUTOS
- No se necesitan defectos para la entrenamiento de la máquina
- Procedimiento de configuración asistido por ordenador
- Configuración intuitiva de la sensibilidad con retroalimentación inmediata sobre el rendimiento de la detección y la producción
LIMPIEZA Y CAMBIO DE PRODUCTO EN 10 MINUTOS
- Diseño ergonómico sin herramientas
- Limpieza fácil
- Ningun ajuste necesario del sistema óptico
Inspección de comprimidos
Comprimidos aplicables
• lisos (sin recubrimiento)
• recubrimiento de azúcar
• recubrimiento con película
• multicapa
Dimensiones aplicables
Redondos
Alargados
Otras formas y tamaños especiales de comprimidos disponibles bajo solicitud.
Velocidades de inspección indicativas
Comprimidos redondos
| (diámetro) en mm | Comprimidos/hora* |
| 13 – 18 | 210.000 |
| 10 – 12 | 420.000 |
| 8 – 9 | 520.000 |
| 7 – 5 | 630.000 |
| <5 | 830.000 |
Comprimidos ovalados y alargados
| L (longitud) en mm | Comprimidos/hora* |
| > 18 | 150.000 |
| 14 – 18 | 230.000 |
| 11 – 13 | 310.000 |
| 8 – 10 | 390.000 |
| < 8 | 470.000 |
*La velocidad de inspección real depende de la forma, el tamaño y el tipo de los productos. En casos especiales son posibles velocidades de inspección aún mayores para algunos productos específicos.
Defectos típicos
Inspección de cápsulas
Cápsulas aplicables
• opacas
• bicolor
• transparentes
• vacías
Dimensiones aplicables
Cápsulas
Otras formas y tamaños especiales de cápsulas disponibles bajo solicitud.
Velocidades de inspección indicativas
| Tamaño de capsulas | Cápsulas / hora* |
| 000, 00, 0, 1 y 2 | 200.000 |
| 3, 4 y 5 | 300.000 |
*La velocidad de inspección real depende de la forma, el tamaño y el tipo de los productos. En casos especiales, son posibles velocidades de inspección aún mayores
para algunos productos específicos.
Defectos típicos
Inspección de cápsulas blandas
Cápsulas blandas aplicables
• opacas
• bicolor
• transparentes
• sin costura
Dimensiones aplicables
Cápsulas blandas
Otras formas y tamaños especiales de capsulas blandas disponibles bajo solicitud.
Velocidades de inspección indicativas
| L (longitud) en mm | Cápsulas blandas/hora* |
| > 15 | 160.000 |
| 14 – 15 | 280.000 |
| 11 – 13 | 380.000 |
| 8 – 10 | 470.000 |
| < 8 | 570.000 |
*La velocidad de inspección real depende de la forma, el tamaño y el tipo de los productos. En casos especiales son posibles velocidades de inspección aún mayores para algunos productos específicos.
Defectos típicos (productos opacos)
Defectos típicos (productos transparentes)
VENTAJAS
- Máquina «todo en uno» para comprimidos, cápsulas y cápsulas blandas
- Puede inspeccionar varios colores, formas y tamaños de hasta 28 mm
- Puede inspeccionar productos transparentes (cápsulas, cápsulas blandas)
- Formatos generales (cápsulas de gelatina dura, productos redondos y ovalados en caso de comprimidos y capsulas blandas)
- Inspección autónoma de la máquina
- Inspección de alta velocidad de hasta 830.000 productos/hora
- Calidad de inspección estandarizada entre diferentes productos
- Inspección de alta calidad que incluye inspección de superficie en 3D
- Seis cámaras a color inspeccionan toda la superficie del producto
- Iluminación óptima mediante LED controlable
- Análisis de imagen basado en los últimos avances científicos
- Soluciones de inspección IA
- Comentarios sobre la detección visual de defectos en la interfaz gráfica de usuario
- Distribuciones estadísticas de todas las características inspeccionadas
- Informes por lotes en formato electrónico y/o impreso
- En conformidad con FDA 21 CFR Parte 11
- Preparación realizada en 10 minutos
- No se necesitan productos defectuosos para la preparación de la máquina
- Procedimiento de ajuste asistido por computadora
- Configuración de sensibilidad intuitiva con retroalimentación inmediata sobre el rendimiento y la detección
- Clasificación activa de cada producto en «válido» o «defectuoso»
- Verificación de clasificación óptica de cada producto clasificado
- Clasificación a prueba de fallos en caso de error de los medios
- Interfaz gráfica de usuario intuitiva en pantalla táctil
- Sistema eficiente de autolimpieza para desempolvado activo
- Fácil limpieza y mantenimiento
- Cambio rápido a otros productos en 10 minutos
- Diseño ergonómico, sin herramientas
- Sin ajustes del sistema óptico
- Atención al cliente periódica y atenta
- Servicio de asistencia local y global
- Validación, resolución de problemas y formación in situ y en línea
Datos técnicos
