Spine
Vsestranska naprava za pregledovanje tablet, trdih in mehkih želatinastih kapsul si htrostjo do 830.000 izdelkov / uro.
Naprava SPINE avtomatsko pregleduje celotno površino tablet, trdih in mehkih želatinastih kapsul s hitrostjo do 830.000 izdelkov na uro. Izdelki so pritrjeni z vakuumom, osvetljeni s posebnimi nastavljivimi svetili iz LED diod ter opazovani s šestimi barvnimi kamerami. Delo z napravo poteka preko uporabniku prijaznega grafičnega vmesnika, ki omogoča preprosto rokovanje ter hitro učenje za pregledovanje novih izdelkov. Sistem za aktivno razvrščanje s kontrolo razvrščanja ustreznih in neusteznih izdelkov omogoča zanesljivo delovanje brez napak. Ergonomski dizajn in majhno število formatnih delov poenostavi nastavljanje, čiščenje ter vzdrževanje naprave.
- Vizulano pregledovanje vse-v-enem za tablete, trde in mehke želatinaste kapsule
- Hitrosti pregledovanja do 830.000 izdelkov/uro
- Pregledovanje široke palete velikosti izdelkov od 2 mm do 28 mm
- Visoka barvna občutljivost s 3D pregledovanjem površinskih napak, ki imajo nizek kontrast
- Avtonomija uporabnika za izjemno prilagodljivost pri uvajanju novih izdelkov z rešitvijo splošnega pregledovanja
- Zanesljivo aktivno razvrščanje s preverjanjem
- Zanesljivo aktivno sortiranje s sistemom za nadzor varnega izmeta s preverjanjem
- Za učenje naprave niso potrebni izdelki z napako
- Intuitiven in uporabniku prijazen grafični vmesnik
- Ergonomski dizajn in enostavna menjava pregledovalne rešitve
- Zasnova stroja omogoča funkcionalne nadgradnje za nove zahteve tekom celotnega življenjskega cikla naprave
- Lokalna in globalna podpora
FUNKCIONALNOST
100-odstotni površinski pregled vsakega izdelka
- Šest pregledovalnih enot, po ena za vsako stran izdelka
- Za vsako stran izdelka se hkrati posnamejo barvne slike, slike z osvetlitvijo ozadja in 3D-slike
- Za pregled se uporabi skupno 18 slik na izdelek
Zanesljiva mehanska manipulacija
Pretok izdelkov v Sensum SPINE se začne z dovajanjem izdelkov iz vhodne posode v polnilno enoto. Polnilna enota polni izdelke v žepe zgornjega kontrolnega valja, kjer se izdelki s pomočjo vakuuma zadržijo v določenem, stabilnem in ponovljivem položaju. Vrteči se zgornji kontrolni valj prenese izdelke v prvo kontrolno enoto, kjer se posname zgornja površina izdelkov. Izdelki se nato prenesejo v spodnji kontrolni valj do petih dodatnih kontrolnih enot, kjer se posnamejo vse preostale površine. Pridobljene slike se nato analizirajo in vsak izdelek se razvrsti kot dober ali pomanjkljiv. Enota za razvrščanje aktivno razvršča posamezne izdelke v zabojnike za dobre in pokvarjene izdelke ter preveri, ali je bilo razvrščanje opravljeno pravilno. Postopek pregleda se spremlja in nadzoruje z grafičnim uporabniškim vmesnikom.
Avtonomija za nove izdelke
Splošna rešitev za pregledovanje standardnih izdelkov
- Popolna avtonomija uporabnika pri uvajanju novih izdelkov
- Standardna vnaprej izdelana mehanska in programska orodja za okrogle, podolgovate in ovalne tablete ter kapsule in softgele
- Nadzorovan postopek za ustvarjanje novih rešitev pregledovanja
- Enostavno upravljanje naprave z:
- intuitivnim in enostavnim upravljanjem
- preglednimi in dobro opredeljenimi procesnimi koraki
- učinkovitim delovanjem, podprtim z umetno inteligenco za prepoznavanje napak
Namenska rešitev za pregledovanje s posebnimi zahtevami
- Zamenljiva s splošno rešitvijo za pregledovanje
- Namenska vnaprej pripravljena orodja za posebne vrste oblik in velikosti izdelkov ali posebne zahteve glede večje zmogljivosti ali zahtev kakovosti.
Nastavitev naprave v 10 minutah
- Za učenje niso potrebni izdelki z napako
- Računalniško podprt postopek nastavitve
- Intuitivno nastavljanje občutljivosti s takojšnjo povratno informacijo o učinkovitosti pregledovanja in donosu
Čas čiščenja in menjave za drug izdelek je 10 minut
- Ergonomska zasnova brez orodja
- Enostavno čiščenje
- Prilagoditev optičnega sistema ni potrebna
PREGLEDOVANJE TABLET
Tablete
• neobložene
• dražeji
• filmsko obložene
• večplastne
Dimenzije, ki se lahko pregledujejo
Okrogla
Podolgovata
Opomba: za ostale nenavedene ali posebne vrste tablet in kapsul je potrebno prej preveriti, ali se lahko pregledujejo.
Hitrosti pregledovanja
Okrogle tablete
| Ø (premer) v mm | Tablet / uro* |
| 13 – 18 | 210.000 |
| 10 – 12 | 420.000 |
| 8 – 9 | 520.000 |
| 7 – 5 | 630.000 |
| < 5 | 830.000 |
Ovalne in podolgovate tablete
| L (dolžina) v mm | Tablet / uro* |
| > 18 | 150.000 |
| 14 – 18 | 230.000 |
| 11 – 13 | 310.000 |
| 8 – 10 | 390.000 |
| < 8 | 470.000 |
*Dejanske hitrosti pregledovanja so odvisne od oblike, velikosti in tipa produktov, ter od števila pregledovanih značilnic.
V posebnih primerih lahko za določene produkte dosežemo izredno visoke hitrosti.

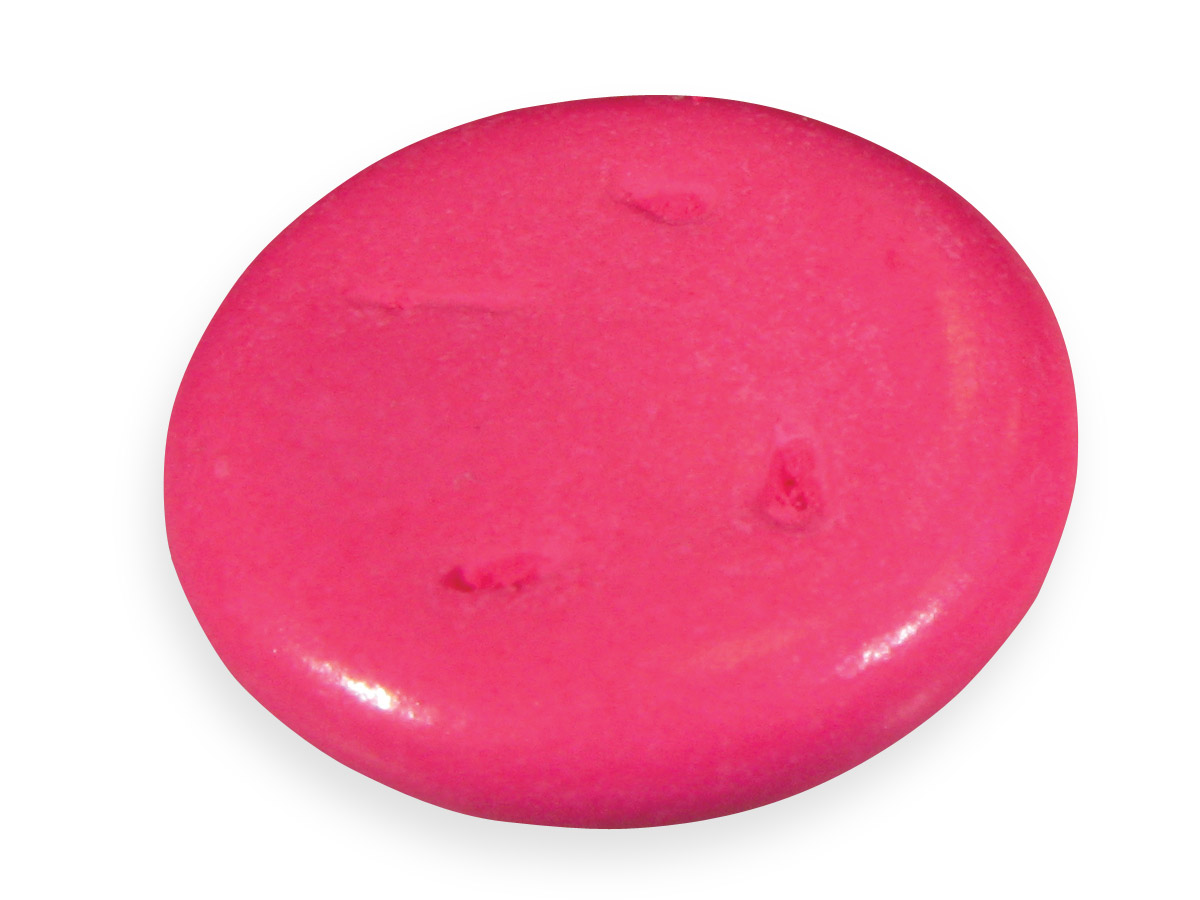

Tipične napake
PREGLEDOVANJE TRDIH ŽELATINASTIH KAPSUL
Trdo-želatinaste kapsule
• neprozorne
• prozorne
• dvobarvne
• prazne
Dimenzije, ki se lahko pregledujejo
Kapsula
Opomba: za ostale nenavedene ali posebne vrste tablet in kapsul je potrebno prej preveriti, ali se lahko pregledujejo.
Hitrosti pregledovanja
| Trdo-želatinaste kapsule L (dolžina) v mm |
Kapsul / uro* |
| 000 & 00 & 0 & 1 & 2 | 200.000 |
| 3 & 4 & 5 | 300.000 |
*Dejanske hitrosti pregledovanja so odvisne od oblike, velikosti in tipa produktov, ter od števila pregledovanih značilnic.
V posebnih primerih lahko za določene produkte dosežemo izredno visoke hitrosti.
Tipične napake
PREGLEDOVANJE MEHKIH ŽELATINASTIH KAPSUL
Mehko-želatinaste kapsule
• neprozorne
• dvobarvne
• prozorne
• brez šivov
Dimenzije, ki se lahko pregledujejo
Softgel
Opomba: za ostale nenavedene ali posebne vrste tablet in kapsul je potrebno prej preveriti, ali se lahko pregledujejo.
Hitrosti pregledovanja
| Mehko-želatinaste kapsule L (dolžina) v mm |
Kapsul / uro* |
| > 15 | 160.000 |
| 14 – 15 | 280.000 |
| 11 – 13 | 380.000 |
| 8 – 10 | 470.000 |
| < 8 | 570.000 |
*Dejanske hitrosti pregledovanja so odvisne od oblike, velikosti in tipa produktov, ter od števila pregledovanih značilnic.
V posebnih primerih lahko za določene produkte dosežemo izredno visoke hitrosti.
Tipične napake (neprozorni izdelki)
Tipične napake (prozorni izdelki)
Prednosti
visoka fleksibilnost pregledovanja produktov
- Ena naprava omogoča pregledovanje tako tablet, kot trdih in mehkih želatinastih kapsul
- Omogoča pregledovanje produktov različnih barv, oblik in velikosti do 28 mm
- Omogoča pregledovanje prozornih produktov (velja za trde in mehke želatinaste kapsule)
- Naprava ima splošne formatne dele za najobičajnejše produkte (okrogle tablete, kapsule)
- Naprava ima splošne formatne dele za okrogle tablete in kapsule
- Naprava omogoča avtonomno pregledovanje
Najsodobnejše pregledovanje produktov
- Pregledovanje ultra visokih hitrosti, ki dosegajo do 830.000 izdelkov/uro
- Standardizirana kakovost pregledovanja za različne produkte
- Visoko kakovostno pregledovanje z 3D pregledovanjem površine produktov
- Pregledovanje celotne površine z šestimi visoko resolucijskimi barvnimi kamerami
- Optimalne osvetlitvene pogoje zagotavljajo krmiljene LED enote in napredna optika
Lastniška programska oprema
- Robustni algoritmi analize slik, ki temeljijo na najnovejših znanstvenih raziskavah
- Vidni prikaz zaznanih defektov na grafičnem uporabniškem vmesniku
- Statistične porazdelitve vseh pregledanih značilnic
- Poročila pregledovanja produktov v elektronski ali tiskani obliki
- Skladnost z regulativo FDA 21 CFR Part 11 (elektronsko zapisovanje & podpisovanje)
Enostavno učenje za pregledovanje novih produktov
- Učenje se izvede v 10 minutah
- Za učenje naprave niso potrebni izdelki z napako
- Enostavno nastavljanje dovoljenih odstopanj za selektivno občutljivost
Zanesljivo razvrščanje s preverjanjem
- Aktivno razvrščanje posameznih izdelkov z napako ali brez
- Optično preverjanje razvrščanja za vsak razvrščen izdelek
- Preventivni dizajn napačnega razvrščanja v primeru okvare
Uporabniku prijazna naprava
- Intuitiven uporabniški grafični vmesnik z zaslonom na dotik
- Učinkovit sistem samo-čiščenja za aktivno odpraševanje
- Enostavno čiščenje in vzdrževanje
- Hitro nastavljanje naprave za druge produkte v manj kot 10 minutah
- Ergonomična naprava, ki ne potrebuje dodatnih orodij
Močna poprodajna podpora
- Redna in odzivna podpora strankam
- Lokalna in globalna servisna podpora
- Dodatna podpora pri validaciji, odpravljanju napak in usposabljanju tako na samem mestu, kot na daljavo
TEHNIČNI PODATKI
